产品信息
规格：200~2000
适用于江河岸立排水管出口处得一种单向阀

产品信息
规格：150-500
适用介质：污泥等
工作水深：< 10米

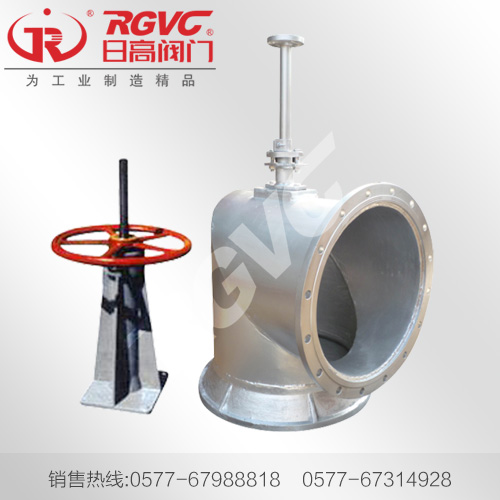

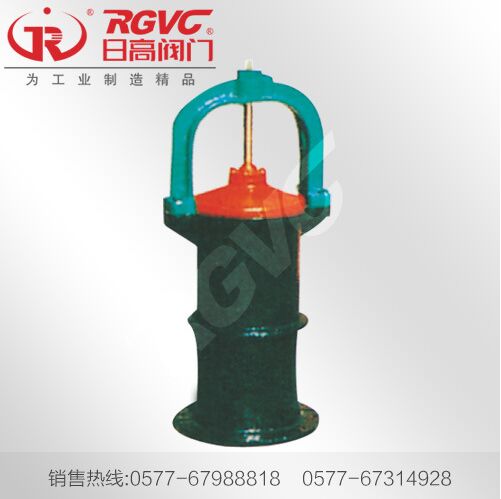

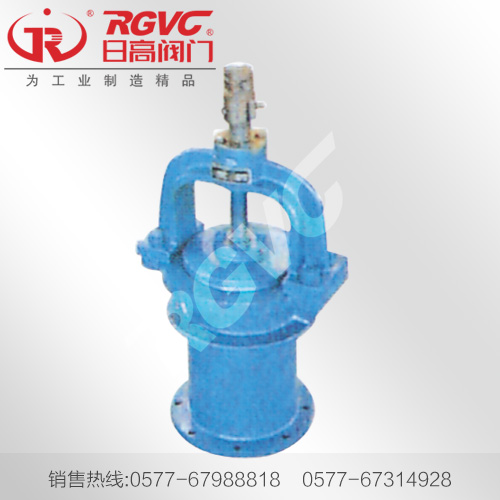

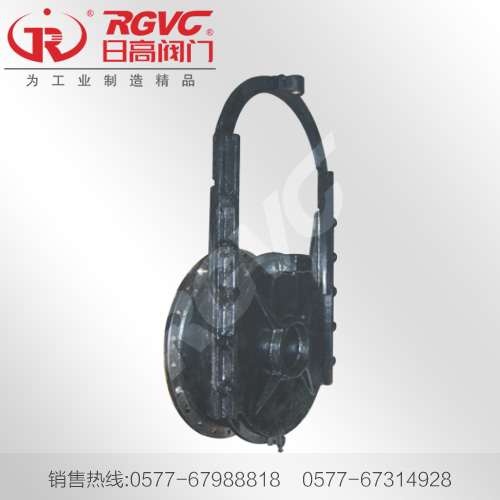

PNF 排泥阀
规格：150-500
适用介质：污泥等
工作水深：<10米
排泥阀又名盖阀，常用于城市水厂、污水处理厂的沉淀池底排放污泥用。
排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构，内部的尼龙强化橡胶隔膜，可供长期使用排泥阀。
排泥阀又名盖阀，常用于城市水厂、污水处理厂的沉淀池底排放污泥用。
排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构，内部的尼龙强化橡胶隔膜，可供长期使用排泥阀。
结构特点
排泥阀一般有以下结构特点：
阀盖自带螺杆，水深度浅时可直接用手柄操作；阀板成锥拱形，自带导向，开启操作力小；螺杆及密封面采用锡青铜，耐腐、耐磨。可与手电两用启闭机配套使用进行微机控制。
膜片式液压、气动快开排泥阀一般有液压排泥阀和气动角式排泥阀两种。该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损。排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗。阀瓣与阀座为软密封。排泥阀采用液动、气动角式快开排泥阀或手动二位四通换向阀集中控制。
工作原理
排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成，液压缸是液体工具。液体作为动力，活塞、阀杆作为开关。排泥阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关。
排泥阀是一种由液压源作执行机构的角式截止阀类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。
工作原理
排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成，液压缸是液体工具。液体作为动力，活塞、阀杆作为开关。排泥阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关。
排泥阀是一种由液压源作执行机构的角式截止阀类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。
用途
PNF排泥阀又名盖阀。广泛用于给水，排水，污水处理工程的各类沉淀池，用于排放池底的沉淀物，一般与闭机配套用，也可于气动，液动，电动配套使用，以来实现远距离控制
特点
1. 阀盖自带螺杆，水深、浅时可直接用于手柄操作；
2. 阀板成锥形，自带导向，开启操作力小；
3. 螺杆及密封面采用锡青铜，耐腐、耐磨；
订货说明
1． H由用户自定，订货时应注明，不注明按2m供货
2．本公司排泥阀均配手轮启闭机，如需配电动，气动，液动启闭机应在订货时注明
3．图中及法兰部位尺寸可根据用户需要供货（如没有注明按GB/T17241.6-98）
4．提拔阀：订货时请注明

公称通径：DN50-400
公称压力：PN0.6-1.0MPa
适用温度：0-80℃
适用介质：水、污水

查看详情>>

模块式液压快开排泥阀
快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。
组成
水利控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。
快开排泥阀前要安装过滤器，并应便于排污的要求。
选用要点
水利控制阀阀设计选用要点
1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要要求等，确定阀门的阀体和密封部位的材质。常用的阀体材料有铸铁、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀体材料应与管道材料相匹配。
3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
4 ）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
6 ）水利控制阀应设置在介质单向流动的管路上。
7 ）水利控制阀主阀体上的箭头方向必须与管路系统流向一致。
8 ）接水力控制阀管段不应有气堵、气阻现象。在管网最高位置等存气段应设置自动排气阀。
9 ）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
10 ）阀门安装前应做强度和严密性试验。
11 ）阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍；
B、阀门的严密性试验压力为公称压力的1.5倍；
C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；
D、阀门试验持续时间按上表。
产品工作原理和用途：
排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成，液压缸是液体工具。液体作为动力，活塞、阀杆作为开关。排泥阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关。
排泥阀是一种由液压源作执行机构的角式截止阀类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。
常用于城市水厂、污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。
产品结构特点：
阀盖自带螺杆，水深度浅时可直接用手柄操作；阀板成锥拱形，自带导向，开启操作力小；螺杆及密封面采用锡青铜，耐腐、耐磨。可与手电两用启闭机配套使用进行微机控制。
膜片式液压、气动快开排泥阀一般有液压排泥阀和气动角式排泥阀两种。该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损。排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗。阀瓣与阀座为软密封。排泥阀采用液动、气动角式快开排泥阀或手动二位四通换向阀集中控制。

产品性能参数：

公称压力(MPa)	试验压力(MPa)		液压缸工作介质	适用温度	适用介质
	壳体	密封
1.0	1.5	1.1	清水、气	≤80℃	水、污水
1.6	2.4	1.76

产品主要零件材料：

零件名称	阀座	阀瓣	阀杆	缸体	活塞板	活塞皮碗
材料牌号	HT200	HT200	不锈钢	HT200	HT200	耐磨丁晴橡胶

产品主要尺寸：

公称通径	D	D1	H	H1	Z-φd	进液管连接
100	215	180	450	110	8-18	1/2”
150	280	240	490	110	8-23	1/2”
200	335	295	530	110	8-23	1/2”
250	390	350	570	110	12-23	1/2”
300	440	400	610	140	12-23	3/4”
400	565	515	710	140	16-25	1”
500	670	620	810	160	20-25	1”

推荐产品

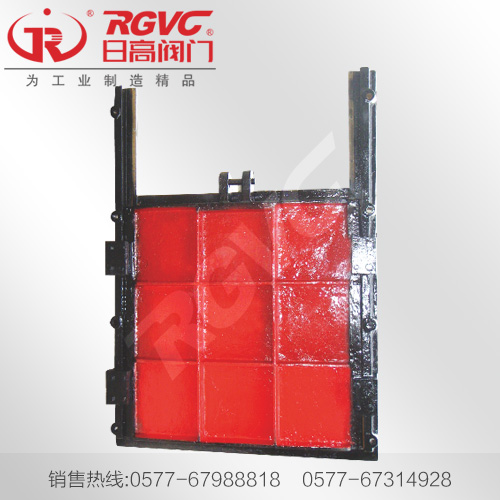

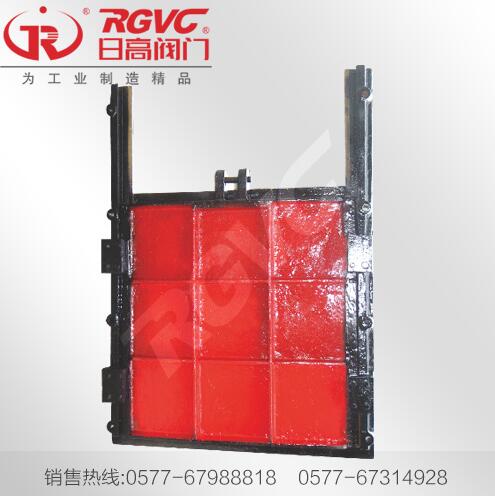

ZMQF 方形闸门

ZMQF 铸铁镶铜方形闸门

规格：300×300~4000×2000

结构形式：明杆式、双向承压式

安装形式：墙靠式、法兰式

驱动方式：手轮式、手摇式、手电两用启闭机

适用介质：污水、海水、清水

ZMQF 铸铁镶铜方形闸门

规格：300×300~4000×2000

结构形式：明杆式、双向承压式

安装形式：墙靠式、法兰式

驱动方式：手轮式、手摇式、手电两用启闭机

适用介质：污水、海水、清水

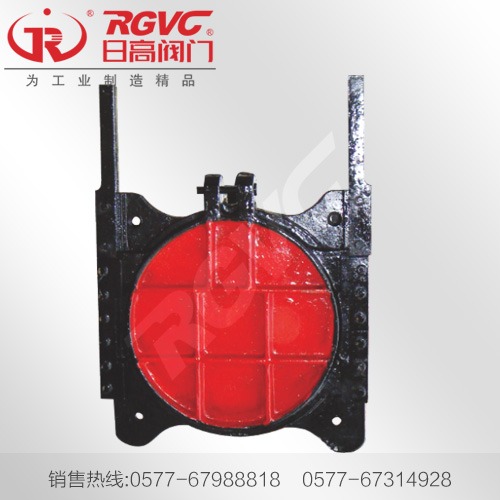

ZMQY-Ⅰ圆形闸门

ZMQY-Ⅰ铸铁镶铜圆形闸门

规格：200~2500

结构形式：明杆式、双向承压式

安装形式：墙靠式、法兰式

驱动方式：手轮式、手摇式、手电两用启闭机

适用介质：污水、海水、清水

ZMQY-Ⅰ铸铁镶铜圆形闸门

规格：200~2500

结构形式：明杆式、双向承压式

安装形式：墙靠式、法兰式

驱动方式：手轮式、手摇式、手电两用启闭机

适用介质：污水、海水、清水

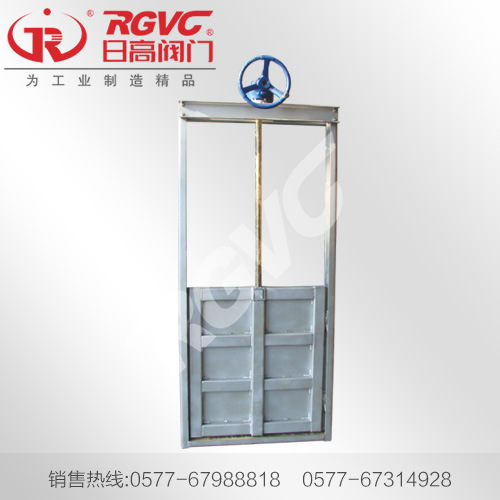

CBZ 渠道闸门

CBZ 渠道闸门

公称通径：DN400~2000

适用温度：≤100℃

驱动方式：手动等

适用介质：污水、浆渣

CBZ 渠道闸门

公称通径：DN400~2000

适用温度：≤100℃

驱动方式：手动等

适用介质：污水、浆渣

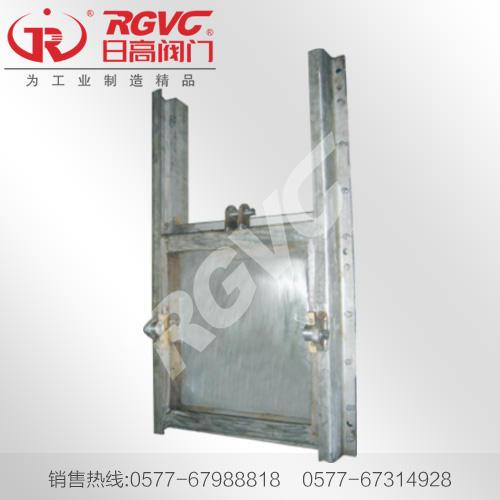

ZSZ附壁式不锈钢闸门

ZSZ附壁式不锈钢闸门

公称通径：DN300-3000

公称压力：0.1MPa

适用温度：≤80℃

驱动方式：手动、电动

适用介质：水、污水

ZSZ附壁式不锈钢闸门

公称通径：DN300-3000

公称压力：0.1MPa

适用温度：≤80℃

驱动方式：手动、电动

适用介质：水、污水

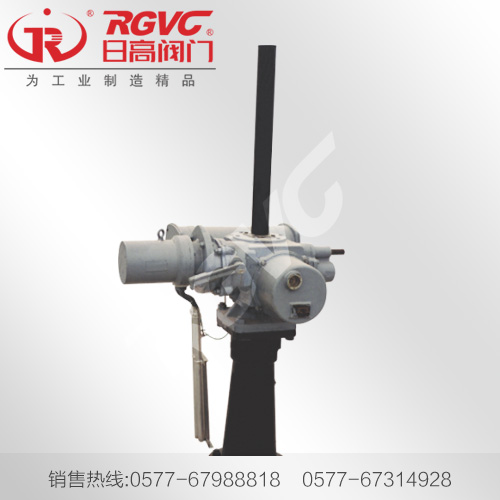

QWLSS 直联式启闭机

规格：30~120

启闭力：1.5~12T

电机功率：1.1~4KW

规格：30~120

启闭力：1.5~12T

电机功率：1.1~4KW
GF 液动盖板阀

公称通径：100~1000

公称压力：0.4~0.6MPa

油缸压力：6.3~12MPa

广泛应用：适合于沉淀池排泥或快滤池排水

公称通径：100~1000

公称压力：0.4~0.6MPa

油缸压力：6.3~12MPa

广泛应用：适合于沉淀池排泥或快滤池排水

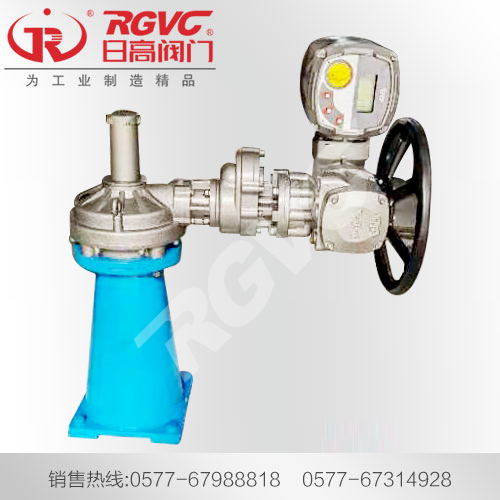

QWLD 手动两用螺杆式启闭阀

规格：3~50

启闭力：1.5~50T

电机功率：1.5~7.5KW

规格：3~50

启闭力：1.5~50T

电机功率：1.5~7.5KW

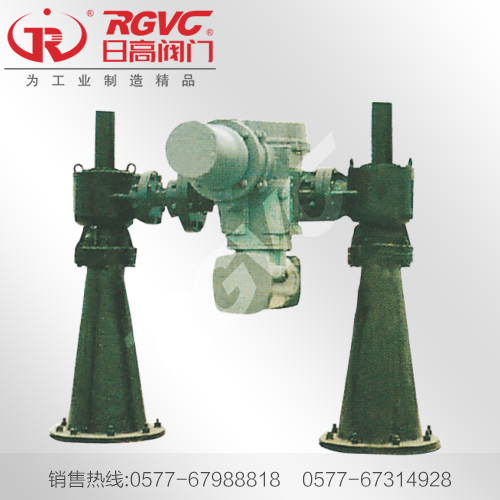

QDS 手电两用双吊点启闭机

规格：2×3 2×25

启闭力：6~50T

电机功率：1.1~4.5KW

规格：2×3 2×25

启闭力：6~50T

电机功率：1.1~4.5KW
Q6CBZ一1气动渠道闸门

气动渠道闸门产品信息

型号：Q6CBZ一1

驱动方式：气动

材质：304

适用介质：清水、污水、海水以及酸性介质

温度：80℃

气动渠道闸门产品信息

型号：Q6CBZ一1

驱动方式：气动

材质：304

适用介质：清水、污水、海水以及酸性介质

温度：80℃
手电两用启闭机

规格：45~500

启闭力：4~25T

电机功率：1.1~7.5KW

规格：45~500

启闭力：4~25T

电机功率：1.1~7.5KW
QSL 手动式启闭机

规格：250~600
启闭力：0.5~2T

规格：250~600

启闭力：0.5~2T

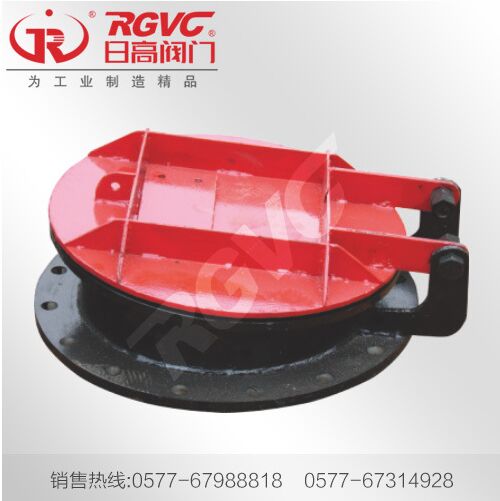

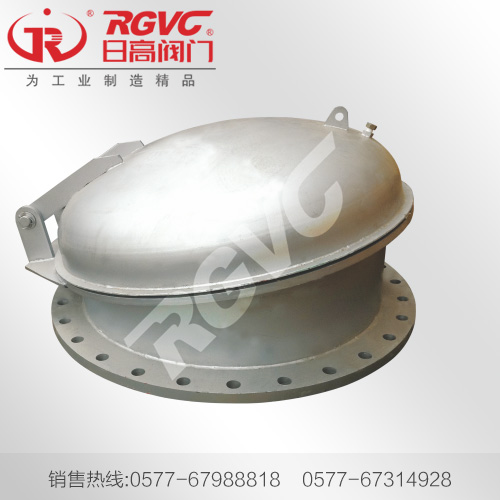

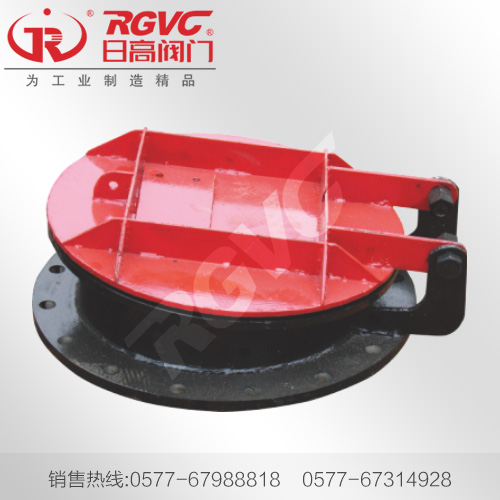

PM-Ⅰ 拍门阀

规格：200~2000

广泛应用：适用于江河岸立排水管出口处得一种单向阀

规格：200~2000

广泛应用：适用于江河岸立排水管出口处得一种单向阀

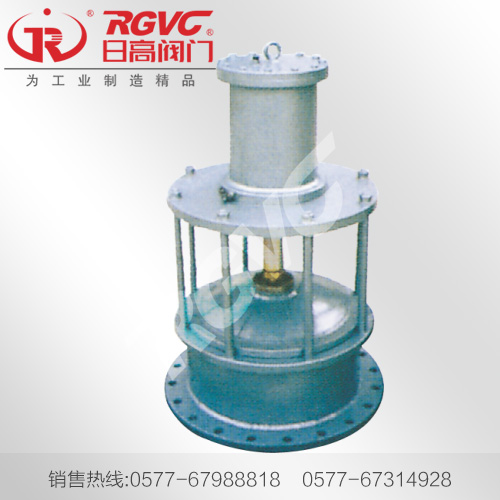

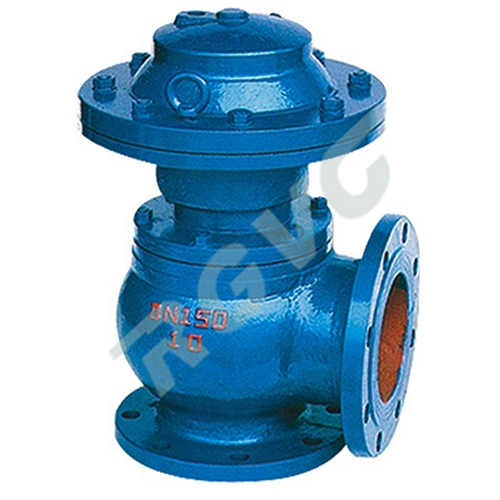

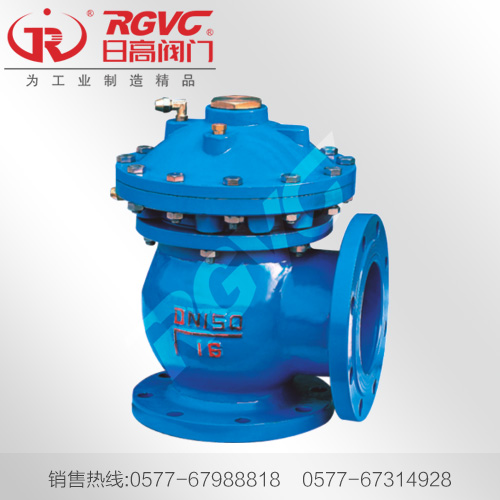

JM744X-10 膜片式液压快开排泥阀

公称通径：DN50-4000

公称压力：PN0.6-1.0MPa

适用温度：0-80℃

适用介质：水、污水

公称通径：DN50-4000

公称压力：PN0.6-1.0MPa

适用温度：0-80℃

适用介质：水、污水
FPM-Ⅰ 浮箱拍门

规格：200~2000

广泛应用：适用于江河岸立排水管出口处得一种单向阀

规格：200~2000

广泛应用：适用于江河岸立排水管出口处得一种单向阀
PNF 排泥阀

规格：150-500
适用介质：污泥等
工作水深：<10米

规格：150-500

适用介质：污泥等

工作水深：<10米

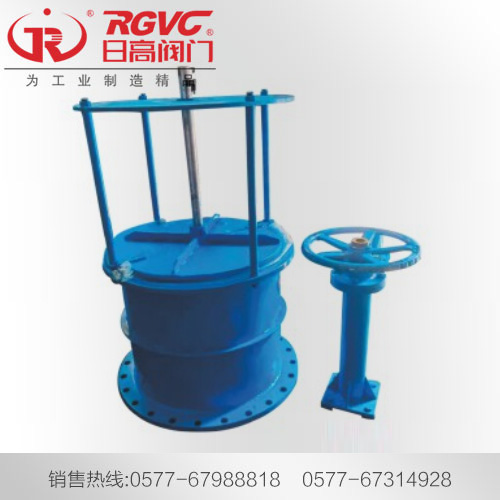

TF提拔阀

规格：150-500

广泛应用：适用于反应池、滤池、沉淀池等排泥管道上

规格：150-500

广泛应用：适用于反应池、滤池、沉淀池等排泥管道上
QDA 手电两用启闭机

规格：45~500

启闭力：4~25T

电机功率：1.1~7.5KW

规格：45~500

启闭力：4~25T

电机功率：1.1~7.5KW

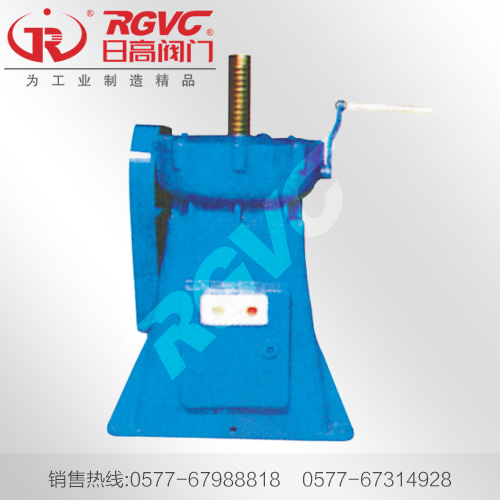

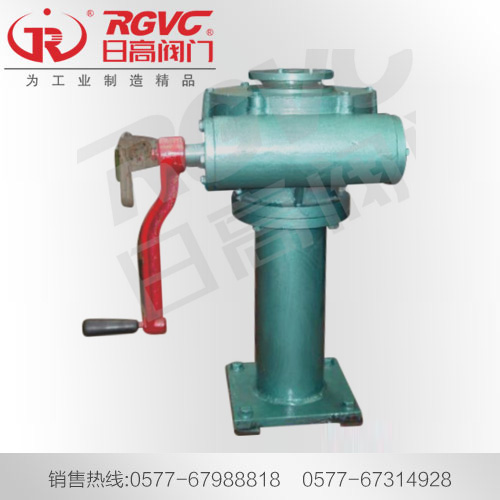

QSYB 手摇式启闭机

QSYB 手摇式启闭机产品信息

规格：2-15

启闭力：2-15T

规格：2-15

启闭力：2-15T
HF 滑阀

规格：PGZ1000×800~4000×2000 PGZ500~140

结构形式：明杆式

安装形式：法兰式

驱动方式：手轮式、手摇式、手电两用启闭机

适用介质：污水、海水、清水

规格：PGZ1000×800~4000×2000 PGZ500~140

结构形式：明杆式

安装形式：法兰式

驱动方式：手轮式、手摇式、手电两用启闭机

适用介质：污水、海水、清水
PZ 配水闸阀

PZ 配水闸阀产品信息

规格：400×1200

压力：0.1MPa

适用温度：≤80℃

驱动方式：手动、电动

材质：不锈钢、铸钢、铸铁

广泛应用：可用于选矿、水处理水池泄水。

PZ 配水闸阀产品信息

规格：400×1200

压力：0.1MPa

适用温度：≤80℃

驱动方式：手动、电动

材质：不锈钢、铸钢、铸铁

广泛应用：可用于选矿、水处理水池泄水。

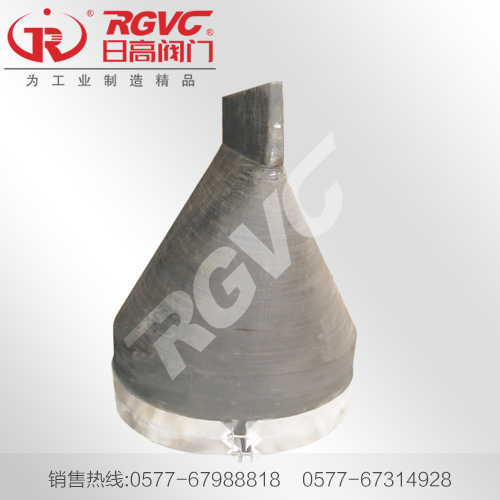

鸭嘴阀

型号：XZ

规格：DN200~200

适用温度：≤80℃

适用介质：污水、海水等

型号：XZ

规格：DN200~200

适用温度：≤80℃

适用介质：污水、海水等

日高阀门

       日高阀门有限公司是集研发、制造、销售为一体生产电动、气动、液动大口径超高温、耐磨、耐冲刷等各类阀门专业厂家。公司技术力量雄厚，拥有各类专业技术人员，设有CAD的设计中心，在原有的基础上不断开发新产品，并先后与全国各大设计院密切合作，吸收消化了多项国内外技术，研发出以高炉系统阀门为主体的冶金、水泥、矿山、电站、石化、电力、污水、环保处理等八大系列，有上千种规格的大型阀门。
       公司已获得多项产品专利，并评为安全生产达标企业、永嘉泵阀工业协会会员单位、中国通用机械工业协会阀门分会会员单位、中国质量检验协会团体会员单位、并通过ISO9001:2015国际质量体系认证, ISO14001:2015环境管理体系认证, ISO45001:2018职业健康安全管理体系认证，TS特种设备制造许可证等。公司以更高的产品把控指标，从严掌握产品生产技术标准、质量标准、工艺工装标准，并将现代化管理理念、网络技术等与CAD/CAM设计、制造一体化系统相衔接，实现了物质、资源、信息的全方位整合和优化，确保扎扎实实的贯彻“质量为先、信誉为重、管理为本、服务为诚”的质量理念，并力求为广大用户提供更高质量的优质产品和服务承诺!
       在世界经济全球化的今天，我们愿与国内外的用户共同携手，不断开拓国际市场，以高科技、高质量的产品，回馈国内外客户。公司注重技术创新和研发，以满足不断更新的市场需求。
       我们愿为用户随时设计和生产所需要的各种新型特种阀门门和设备，为用户的未来发展，贡献我们的一份力量。

新闻中心MORE+

铸铁镶铜方闸门的结构特点2024-08-27

相关关键词推荐：铸铁镶铜方形闸门_铸铁镶铜圆形闸门_铸铁镶铜闸门厂家

铸铁镶铜方闸门的结构特点：

1、铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

2、通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。

3、采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。

4、品种规格齐全，适应性广。

5、与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到水、关水或调节水位的目的。
铸铁闸门的特点及应用领域2024-12-03

特点：
1、闸门结构合理，便于安装，操作简便灵活，便于管理。
2、防腐能力强，可在PH=6-8的流体酸碱中使用。
3、止水效果好；正常渗水量L≤0．07L／m．s。
4、按闸门的鲒构形式分为：PZ型平面平板门和PGZ型平面拱形门,又可分为整体式和组装式两种。
5、规格齐全从0．2x0．2—6．5x6．5m(6．5x6．5m米最高水头号为6．5m米)；出水口>=3米时，为双吊点闸门。
6、该系列闸门主要适用与正向受压止水。
7、在结构上采用机加工硬止水，较大闸门底封水亦可采用橡胶封水。
8、根据用户要求，可采用镶铜或镶不锈钢止水。
9、该闸门正常使用水头1-6米，还可承受一定的反向水头，为满足用户要求，可制造高水头闸门。
10、闸门安装用整体安装，二期浇注，将闸板与闸框的封水间隙调到 0．3mm以下，方可进行二期浇注。
11、在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆必须清除，防止灰浆凝固后影响闸门启闭。
12、闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。
13、闸门启闭时，应注意闸板的上下板限位置，以免陨坏闸门或启闭机。

应用领域：
铸铁闸门广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。
水力自控翻板闸门介绍2024-11-25

1 问题的提出

水力自控翻板闸门是我国水利工程技术人员自主研发并完全拥有自主知识产权的一种节能型、环保型、经济型闸门。它利用水力和闸门重量平衡的原理, 增设阻尼反馈系统, 达到随上游水位升高逐渐开启泄流、上游水位下降逐渐回关蓄水的目的, 使上游水位始终保持在要求的范围内[1], 以满足防洪和水力发电需求。该闸门从上世纪60 年代初至今, 先后经历了单铰翻板闸门、双铰翻板闸门、多铰翻板闸门及渐开型水力自控翻板闸门的发展和完善, 与传统闸门相比, 不需人员操作, 无需其他外加能源, 无需其他启闭机械、启闭机架与闸房, 也不需要泵房, 且造价合理、节省三材、施工期短、启闭完全由水力自控、准确及时[2]。如今, 随着技术研究的深入和成熟, 水力自控翻板闸门无论是在技术设计、生产工艺还是在相关的研究方面, 均产生了质的飞跃, 已在全国20 多个省、市近千个清水河流工程项目上成功运用, 为解决当地的防洪、小水电、河道治理、城市景观及生态环境建设发挥着重要的作用。

多泥沙河流多分布在我国西北、华北和东北西部地区。水流含沙量大, 水沙不平衡, 由于水流在水库的流速降低、挟沙能力下降, 导致泥沙在库区大量淤积, 影响水库的正常运行。据统计, 全国水库因淤积总库容损失达40%, 因此在多沙河流上修建水利枢纽工程, 水库泥沙淤积问题是面临的关键技术问题, 甚至决定着工程的成败, 这方面的经验教训是非常深刻的。

近年来, 水力自控翻板闸门作为一种新型的挡水建筑物逐渐被引进多泥沙河流的水利工程中。由于翻板闸门开启后泄水量大, 便于排走漂浮物和推移质, 所以在多泥沙河流的应用前景会很广阔。但已有的研究都是基于清水河流, 没有淤沙,所以在对翻板闸门进行受力分析时均未考虑淤沙压力的作用;而多泥沙河流的泥沙在闸前大量淤积, 形成淤沙压力作用于翻板闸门, 当淤沙压力过大时, 有可能阻止闸门的正常开启, 导致翻板闸门自控作用失效。因此, 用现有的研究成果对多泥沙河流翻板闸门进行分析还存在不足。

2 翻板闸门的工作原理

双支点复合运动式水力自控翻板闸门是渐开型水力自控翻板闸门的一种, 由面板、支腿、动滚轮、导槽、定滚轮及支墩组成。翻板闸门翻转时动滚轮沿导槽运动控制闸门在启闭过程中既翻转又改变定滚轮对闸门支承点的位置, 使闸门的运转方式由定轴转动变成复合运动, 从而使闸门在任何开度时均能达到力矩的平衡, 保证闸门运转的稳定, 达到渐开的目的。为使翻板闸门在开始翻转及回关时能保持稳定, 闸门一般都做成一定角度的倾斜。

翻板闸门开启前启门力矩小于抵抗力矩, 当闸前水位升高, 启门力矩等于抵抗力矩时, 闸门达到开启的极限状态, 水位继续升高, 则闸门由静止开始开启泄当闸前水位降低, 关门力矩大于抵抗力矩时, 闸门开度逐渐减小, 直至闸门全部关闭。可见, 翻板闸门开启前, 如果闸前淤沙高度较大, 致使淤沙压力过大, 则会增大翻板闸门抵抗矩, 不利于闸门开启泄流, 严重时可能导致闸门无法开启, 从而增大上游河道的防洪压力, 造成较大的淹没损失, 所以多泥沙河流水力自控翻板闸门的应用要考虑淤沙压力, 并控制闸前的淤沙高度。这是与清水河流水力自控翻板闸门应用的最大区别。

3 翻板闸门的稳定分析

翻板闸门运转时的稳定状态满足力矩平衡的原理。当闸门处于某一开度e 时, 上游来水量Q1 等于下泄流量Q2 , 此时,作用于闸门上启门力矩与抵抗力矩相等, 合力矩等于0, 从而保证闸门处于稳定状态。当上游来水量增加一个ΔQ1时, 引起闸前水位雍高Δh, 启门力矩增大ΔM, 从而使作用于闸门上的合力矩增大ΔM, 使闸门开度增加Δe, 相应的下泄流量增大ΔQ2 ,使Q1+Q1重新等于Q2+ ΔQ2 , 闸门达到e+Δe 开度时的平衡。当上游来水量减少ΔQ1 时, 闸门的运转与上述过程相反,当Q1-ΔQ1 = Q2-ΔQ2 时, 闸门达到新的力矩平衡, 以保持闸门运转的稳定状态。

可见翻板闸门运转时淤沙压力对它没有影响, 此时的稳定状态与上游来水量大小引起作用在闸门上的合力矩大小有关,与是否是多泥沙河流无关, 所以它适用于各种河流状况。多泥沙河流翻板闸门应用与清水河流的不同只是表现在闸门的开启时刻, 翻板闸门处于静止状态, 闸门受到的作用力有自重G、闸上水重Gw、水压力P1、淤沙压力Ps、动滚轮摩阻力F1(建立坐标系X-Y, 各力至受力中心的距离如图2 所示)。此时, 翻板闸门闸前有淤沙作用, 淤沙的高度决定了淤沙压力的大小,而淤沙压力的大小决定了闸门能否在启门水位下正常开启泄洪排沙, 发挥翻板闸门的作用。所以, 如何确定水力自控翻板闸门在最大启门水位下, 闸门受力达到极限平衡时的闸前临界淤沙高度是保证翻板闸门能否在多泥沙河流正常启门水位下开启并发挥其优势的关键。
你所不知的铸铁镶铜闸门使用细节2024-11-19

铸铁镶铜闸门脱盐水介质中含有低浓度的酸或碱，它们对橡胶有较大的侵蚀性。铸铁镶铜闸门对单芯而言，当介质是流开型时，阀门不乱性好；当介质是流闭型时，阀的不乱性差。铸铁镶铜闸门双座阀门阀芯的长处是力平衡结构，答应压差大，而它凸起的缺点是两个密封面不能同时良好接触，造成泄漏大。

产品名称：电动铸铁镶铜闸门，手电两用铸铁镶铜闸门

产品型号：ZMQF,ZMQY

产品规格：DN200*200-DN3000*3000

结构形式：明杆式、双向承压式

安装形式：墙靠式、法兰式

驱动方式：电动、手电两用启闭机

适用介质：污水、海水、清水

铸铁镶铜闸门结构特点：

铸铁闸门主要用于给排水、防汛、浇灌、水利、水电工程中，用来截止、疏浚水流或起调节水位的作用，根据建设部通用尺度设计出产。

1.铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐侵蚀性好、承压能力大。

2.铸铁镶铜闸门采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护利便，使用寿命长。

3.品种规格齐全，适应性广。

4.铸铁镶铜闸门通过楔块装置的楔紧达到密封，并经精密加工后配研，故密封性好。

5.铸铁镶铜闸门与启闭机配套使用，闸门为工作部门，启闭机为闸门开启与封闭的执行部门，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆滚动使闸轴作垂直升降运动，从而开启或封闭闸门，达到放水、关水或调节水位的目的。它采用独特的外弧形设计，结构公道、受力平均，采用优质灰口铸铁或球墨铸铁，并经精密加工后配研，达到平面接触密封，密封机能好，当密封止水机能下降时，可通过楔块装置的调整加以解决。

铸铁镶铜闸门主要零部件材质

1）门框、门体、导轨、吊耳、楔座：QT4502）密封面、楔块：ZcuSn5pb5Zn5锡铅青铜3）紧固件：1Cr18Ni9Ti不锈钢

除符合国家有关标准和规定外，还应符合以下要求：（1）除锈达到Sa2.5级标准。（2）涂富锌底漆、云母氧化铁中间漆，C04-42醇酸面漆，漆膜厚度≥250μm.（3）包装前对机加工面接GB4879标准要求做好防腐处理。（4）运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。

安装事宜：

1、按预埋图中的要求预留闸门及启闭机安装位置；

2、用吊铅锤直线方法预埋预埋件，保证其表面和垂直度为1.5~3‰范围内；

3、用螺栓将门框、导轨固定在预埋件上；

4、当螺杆细长比（提升杆长度/螺杆外径）4H/d>200时应设置轴导架，轴导架距闸门吊耳距离应大于闸门最大开启度。

铸铁镶铜闸门使用与维护

1、使用手动启闭机时,要用力均匀,不要在关闭时用力过猛以防损伤定位装置。

2、要定时给丝杆及启闭机加润滑油脂。

3、每年需对闸门作一次油漆、防腐处理。

4、对于非双向闸门不可承受纯反向水压。

铸铁镶铜闸门的安装与调试

1,、铸铁镶铜闸门的门框埋入部分插进预留孔洞。用斜块垫平、校正、使闸门导轨与铅垂线重合,其偏差应小于1/500,然后将门盖插入门框,进行二次浇灌,待混凝土养护后,用地脚螺栓将闸门框紧固。若门框为法兰联接则调正后紧固联接螺栓,注意在门框法兰面与土建墙壁之间应加垫密封垫。

2、AYZ型暗杆闸门的安装,在门框法兰与预埋管道法兰间垫入密封垫,调整闸门角度位置,使闸门中心线保持铅垂后,紧固联接螺栓。
铸铁闸门防腐的处理方法2024-11-13

　　铸铁闸门喷砂用气操作压力小少于0.5MPa，配备6m3/Sr空气压缩机。采用流动式空气压缩机时，其排气量为6m3/s，额定压力为0.8MPa，功率为37kw。

　　喷砂处理所用的压缩空气必须经过冷却装置及油水分离器处理，以保证压缩空气的干燥、无油。油水分离器必须定期清理。喷砂时喷嘴尺寸为6～8mm，在使用过程中，由于磨损，孔口直径增大了25%时宜更换喷嘴。经喷砂处理并检验合格的金属表面，在运输或防腐施工前应保持干净，避免沾染上水或油污杂质，并且不能直接用手接触金属表面，以防止局部返锈；已沾染上油污的金属表面必须用相应的有机溶剂进行处理，以喷枪中的压缩空气为原动力，在驱动装置推动下，锌丝通过喷嘴，在氧一乙炔焰的加热下，成为熔融体，借压缩空气使之雾化成微粒并喷射到工件上，形成热喷涂锌保护层。
介绍什么是铸铁2024-11-06

含碳量在2％以上的铁碳合金。工业用铸铁一般含碳量为2％～4％。碳在铸铁中多以石墨形态存在，有时也以渗碳体形态存在。除碳外，铸铁中还含有1％～3％的硅，以及锰、磷、硫等元素。合金铸铁还含有镍、铬、钼、铝、铜、硼、钒等元素。碳、硅是影响铸铁显微组织和性能的主要元素。铸铁可分为：①灰口铸铁。含碳量较高（2.7％～4.0％），碳主要以片状石墨形态存在，断口呈灰色，简称灰铁。熔点低（1145～1250℃），凝固时收缩量小，抗压强度和硬度接近碳素钢，减震性好。用于制造机床床身、汽缸、箱体等结构件。②白口铸铁。碳、硅含量较低，碳主要以渗碳体形态存在，断口呈银白色。凝固时收缩大，易产生缩孔、裂纹。硬度高，脆性大，不能承受冲击载荷。多用作可锻铸铁的坯件和制作耐磨损的零部件。③可锻铸铁。由白口铸铁退火处理后获得，石墨呈团絮状分布，简称韧铁。其组织性能均匀，耐磨损，有良好的塑性和韧性。用于制造形状复杂、能承受强动载荷的零件。④球墨铸铁。将灰口铸铁铁水经球化处理后获得，析出的石墨呈球状，简称球铁。比普通灰口铸铁有较高强度、较好韧性和塑性。用于制造内燃机、汽车零部件及农机具等。⑤蠕墨铸铁。将灰口铸铁铁水经蠕化处理后获得，析出的石墨呈蠕虫状。力学性能与球墨铸铁相近，铸造性能介于灰口铸铁与球墨铸铁之间。用于制造汽车的零部件。⑥合金铸铁。普通铸铁加入适量合金元素（如硅、锰、磷、镍、铬、钼、铜、铝、硼、钒、锡等）获得。合金元素使铸铁的基体组织发生变化，从而具有相应的耐热、耐磨、耐蚀、耐低温或无磁等特性。用于制造矿山、化工机械和仪器、仪表等的零部件。

分类方法分类名称说明
1.按断口颜色分 (1)灰铸铁这种铸铁中的碳大部分或全部以自由状态的片状石墨形式存在，其断口呈暗灰色，有一定的力学性能和良好的被切削性能，普遍应用于工业中
(2)白口铸铁白口铸铁是组织中完全没有或几乎完全没有石墨的一种铁碳合金，其断口呈白亮色，硬而脆，不能进行切削加工，很少在工业上直接用来制作机械零件。由于其具有很高的表面硬度和耐磨性，又称激冷铸铁或冷硬铸铁
(3)麻口铸铁麻口铸铁是介于白口铸铁和灰铸铁之间的一种铸铁，其断口呈灰白相间的麻点状，性能不好，极少应用
2.按化学成分分 (1)普通铸铁是指不含任何合金元素的铸铁，如灰铸铁、可锻铸铁、球墨铸铁等
(2)合金铸铁是在普通铸铁内加入一些合金元素，用以提高某些特殊性能而配制的一种高级铸铁。如各种耐蚀、耐热、耐磨的特殊性能铸铁
3.按生产方法和组织性能分 (1)普通灰铸铁参见“灰铸铁”
(2)孕育铸铁这是在灰铸铁基础上，采用“变质处理”而成，又称变质铸铁。其强度、塑性和韧性均比一般灰铸铁好得多，组织也较均匀。主要用于制造力学性能要求较高，而截面尺寸变化较大的大型铸件
(3)可锻铸铁可锻铸铁是由一定成分的白口铸铁经石墨化退火而成，比灰铸铁具有较高的韧性，又称韧性铸铁。它并不可以锻造，常用来制造承受冲击载荷的铸件
(4)球墨铸铁简称球铁。它是通过在浇铸前往铁液中加入一定量的球化剂和墨化剂，以促进呈球状石墨结晶而获得的。它和钢相比，除塑性、韧性稍低外，其他性能均接近，是兼有钢和铸铁优点的优良材料，在机械工程上应用广泛
(5)特殊性能铸铁这是一种有某些特性的铸铁，根据用途的不同，可分为耐磨铸铁、耐热铸铁、耐蚀铸铁等。大都属于合金铸铁，在机械制造上应用较广泛
铸铁镶铜闸门的详细信息介绍2024-10-23

铸铁镶铜闸门采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。

应用范围
铸铁镶铜闸门广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。

主要参数
铸铁镶铜闸门公称通径：DN50mm～DN300mm（NPS2～12）；
公称压力：PN10MPa～16MPa；
使用温度范围：-29℃-300℃。
阀门的起源与历史2024-10-15

虽说古人类已经学会阀门的基础应用，但是将石块和树枝称之为“阀门”，还是太过牵强。在目前已发现的遗迹或遗址中，古希腊、古埃及和中国，在农作物灌溉等方面都会有一些类似阀门的应用，而目前比较公认的阀门雏形的起源是古罗马。

从公元前310年古罗马人修建饮水暗渠开始，浩荡的水利工程覆盖了整个古罗马的历史，在如今保留较为完整的古罗马时期遗址中，人们发现了现代“柱塞阀”、“旋塞阀”以及“逆止阀”的雏形。

值得一提的是，在之后的古罗马进程中，对于阀门的应用达到了一个其他文明在当时难以企及的高度。

其实，据记载，我国历史上对于阀门的应用，也就比古罗马晚了几年，这里就要牵扯到战国时期著名的水利专家，李冰（约公元前302年~235年），其代表作是“都江堰水利工程”！嗯，但是我们今天要说的是他的另一项发明——“井盐汲卤”。

当时已经是秦蜀郡太守的李冰（差不多相当于现在的成都市市长吧~）在成都平原开凿盐井。取卤（天然盐）时，以细竹作汲卤筒，卤筒套管内，筒底以熟皮作启闭阀门，一筒可汲卤数斗，井上竖大木架，用辘轳、车盘提取卤水将竹子桶空在一端装上木制的柱塞阀防止走漏，放入井中汲卤以制盐。

从西罗马帝国覆灭以后，欧洲大陆就进入了被称为“黑暗时代”的中世纪，这一千年一直在打仗，饭都吃不饱，科学水平自然停滞不前，直到文艺复兴时期，这个我们熟悉的男人出现了——达芬奇！对他的总结就是不想当发明家的解剖学家不是一个好画家。

他设计了很多灌溉，沟渠以及水利项目，大量使用了阀门，并且（敲黑板）许多项目直到目前依然在其设计的基础上沿用。其后随着欧洲的文化艺术技术科学开始进入蓬勃发展的阶段，金属制阀门开始逐渐应用，可以说达芬奇的设计和应用开发了现代阀门的雏形。

文艺复兴之后，又一个科技高速发展的时期就是大家都知道的工业革命啦~1769年瓦特创造了蒸汽机使阀门正式进入了机械工业领域，蒸汽机上很多采用旋塞阀、安全阀、止回阀和蝶阀。

瓦特发明蒸汽机是阀门工业上大量应用的开始。18世纪到19世纪，蒸汽机在采矿业、锻炼、纺织、机械制造等行业的迅速推广，对阀门数量以及质量日益增加，所以呈现了滑阀。他还发明了调节转速的控制器，其后，对流体流量的控制越来越被人们重视。而相继呈现的带螺纹阀杆的截止阀和带梯形螺纹阀杆的楔式闸阀，是阀门发展中的重大突破。这两类阀门的呈现不只满足了各个行业对阀门压力及温度不断提高的要求，并且初步实现了对流量调节的要求。
阀门行业研究报告2024-10-11

一、行业概况

全球工业阀门行业的市场规模约为500 亿美元-550 亿美元。2016 年，全球工业阀门的总体规模预计为534亿美元，其中需求主要来自亚太地区，占比约为37%。

油气长输管线作为原油、成品油与天然气的主要运输载体之一，在国民基础建设中扮演着重要的角色，其优点包括低泄漏、低污染、高效率等。根据Valve World 统计，全球阀门需求约37.40%集中于油气领域。自2014年下半年国际原油价格暴跌以来，油价中枢大幅下移。油气行业产业链相关公司并购变得频繁起来。并购整合可以精简产业链，为公司削减成本带来帮助，在国际原油价格低迷的情况下，阀门企业之间也开启了并购潮。

二、国内行业主要企业

2016年中国阀门产量为9102919吨，同比下降2.01%。据《国际控制阀杂志》统计，目前全国已有30家阀门公司分别在深市、沪市、港市及新三板市场交易。在2016年期间营收过亿的企业有18家，占总数的60%；销售额同比正增长的企业有10家，占总数的33%；同比负增长的企业为20家，占总数的67%。在净利润增长方面，11家公司的净利润为正增长，占总数的37%；另有19家公司为负增长，占总数的63%。

三、行业壁垒

（1）前置生产许可
由于阀门在特殊行业安全生产和运行中的重要作用，我国在压力管道阀门和核电设备阀门领域制定了前置生产许可制度。对于没有取得相应生产许可的企业，不允许进行相关产品的生产和销售活动。
压力管道阀门方面，由于压力管道是在生产、生活中使用的可能引起燃爆或中毒等危险性较大的特种设备，国家质量监督检验检疫总局按专业类别制定了特种设备行政许可规则和相关技术规范，规定属于压力管道元件的金属阀门、安全阀制造企业必须取得制造许可证后，方能从事相应的生产销售活动。
核电设备阀门方面，根据《民用核承压设备设计制造安装许可证实施细则》的规定，从事执行核安全功能阀门的设计、制造，应取得民用核安全设备设计/制造许可证。据此，国务院核安全监管部门对申请单位规定了较高的申请条件，并进行严格的审查。

（2）合格供应商资格
阀门作为重要的系统控制设备，对安全生产具有非常重要的意义，几乎所有的国际级最终用户都将其作为关键设备来管理。因此，大多数的国际级最终用户对阀门供应商有着严格的筛选程序，制定了合格供应商资格认定制度。这些用户通常在企业规模、企业信誉、产品质量、生产能力、售后服务等诸多领域对阀门供应商进行数轮考核，只有通过最终考核的阀门供应商才能取得合格供应商资格。最终用户进行采购时，只选择取得资格的供应商的阀门产品。并且，合格供应商资格也存在不同层次，越高端的阀门产品，其合格供应商资格越难以取得。
以皇家壳牌石油公司为例，其制造商审核包括：质保体系审核，技术图样和工艺文件审核，以及产品原型实验认证审核等三个主要步骤。并且批准有严格的产品范围设定，通常的做法是根据制造商的产品制造能力，先批准其比较简单的通用阀门，依据制造商的表现，逐步放宽批准范围，每一步骤都有非常详细的程序文件要求，一个阀门制造商至少需要3 至5 年的审核过程才能正式成为其合格供应商。

（3）国际质量认证

为保障阀门产品的通用性、阀门产品质量标准的一致性以及避免阀门市场信息不对称，全球各主要市场的权威机构对阀门产品建立了质量认证体系。取得这些权威机构的质量认证是阀门产品在全球阀门市场进行销售的重要条件。

以API认证为例，美国石油学会负责石油和天然气工业用设备的标准化工作，其制定的API标准应用广泛，不仅在美国国内被联邦和州法律法规、政府机构以及企业使用，而且也在世界范围内被国际标准组织（ISO）、国际法制计量组织和100多个国家标准所引用。中东、南美和亚洲许多国家的石油公司在招标采购石油设备时，一般都要求佩有API标志的阀门产品供应商才能有资格参加投标。除API认证之外，通行的阀门行业国际质量认证还包括：ISO认证，美国ASME认证，欧盟CE-PED认证、ATEX认证、TA LUFT认证，以及俄罗斯GOST认证等等。
以上质量认证主要是从质量管理体系、产品设计标准、生产和检验设备配套以及专业人员配备等方面对阀门生产企业进行全面考察和评估，对阀门生产企业设置了较高的认证标准，存在较高的进入门槛。

（4）技术壁垒
中高端阀门通常在严苛的压力、温度、腐蚀、放射、有毒等环境中作业，此类阀门在生产工艺、材料技术以及检验技术方面均有非常高的要求。以核电阀为例，核级阀门在前期研发的基础上，还需要在模拟核电站的环境中对安全性能和使用寿命进行充分验证。核电站模拟实验室需要通过普通设备模拟核电站级别的压力、温度等，需要的设备投入大，建设周期长，单次实验费用高。

（5）产品安全使用业绩
最终用户除对阀门供应商设置合格供应商资格以外，还会对供应商相关产品以往的安全使用业绩进行考察。在某些特殊领域，例如核电设备、油气管线等领域，最终用户出于产品质量和耐用性方面的考虑，一般对相关产品以往的安全使用业绩做明确要求，通常不会选用没有使用纪录的产品。因此，产品安全使用业绩的要求为新企业、新产品进入市场形成了较高的难度。

四、市场空间

2016年12月，国家发改委与国家能源局联合印发《能源发展“十三五”规划》，作为落实规划的具体指导文件，国家发改委于2017年1月同时发布了《石油发展“十三五”规划》以及《天然气发展“十三五”规划》，对我国未来5年的油气长输管道建设提出了具体目标。至2020年，我国原油、成品油管道总里程分别达到3.2万与3.3万公里，天然气管道总里程将达到10万公里。按照《规划》，至2020年底，我国油气长输管道总里程数将达到16.9万公里，为2015年的1.56倍。

Valve World的统计数据显示，石油天然气、能源电力、化工分别占全球工业阀门下游应用的37.4%、21.3%和11.5%。十三五期间我国针对这三大领域的投资合计达1.5亿元，则将带来工业阀门需求约为450亿元。
2014年至2016年受油价影响，油气管道建设投资额骤然减少，国内油气长输管线的建设几乎处于停滞状态。按投资落地至管道建设滞后12个月左右测算，则2017年投资回暖后，油气管道建设高峰期将出现在2018和2019年。
钢制闸门的种类介绍2024-10-04

水利部扶贫办汇报了2016年水利扶贫工作情况和2017年工作安排，会议原则通过《水利部2017年水利扶贫工作要点》。钢制闸门包括平面滑动钢闸门、平面定轮钢闸门、叠梁钢闸门、弧形钢闸门等，钢制闸门根据图纸制作。

钢制闸门适用于各种水利水电工程，具有外形美观、结构简单、安装方便、操作安全、启闭灵活、耐腐蚀性能强、摩擦力小、止水性能好、渗水量小，能承受较大的水压力、使用寿命长、维修费用低等优点。

钢闸门被运用到水利工程当中，钢闸门其主要的作用就是满足排水要求，对排水量进行调节，现在市面上销售的钢闸门已经在原来的基础上，无论是在功能方面，还是在性能上面，都较以前有了明显的改善。其内部采用了先进的制作工艺，在强压的作用下，将其内部结构之间进行了严格密封，而在钢闸门两端，则采用的是焊接技术，在制作完成之后，还要对钢闸门表面进行处理，提高表面的耐磨性能，以及抗擦能力，最终达到提高其使用寿命的作用。为了提高钢闸门的抗腐蚀能力，制作厂家在制作闸门的时候，一般都会对其表面进行氮化处理。将其安装在水利工程里面，闸门能够按照启动要求，对水流起到限流作用，便于水利工程的管理。

但是我们都知道钢闸门也是有一定的使用寿命的，特别是长期侵泡在溶液当中，为了保证其使用性能，在使用期间，一定要对钢闸门进行定期检查，如果有需要进行维护，还需要对其进行维护，这样才能够预防，当上游下来了大量的水流之后，能够高效对水流进行调节，保证水利工程的安全。

关键词：钢制闸门
注：以上文章由浙江日高阀门有限公司整理发布转载请标注明来源：http://www.qvq.cc/
铸铁闸门的铸铁检验标准有哪些2024-09-27

据相关介绍，铸铁闸门通常配置手动或电动螺杆式启闭机，铸铁闸门用于操作闸门的启闭。铸铁闸门一般设置有可调节的楔紧装置，楔紧副分别设在门体和门框上。铸铁闸门调节楔紧装置，可使得闸门关闭时门体紧贴门框，达到止水要求。

小编了解到，关于铸铁闸门的铸铁检验标准有以下几种：
1、尺寸检验：检验铸件尺寸是否对应零件图纸要求，加工面尺寸精度能否满足装配使用；
2、外观检验：铸件表面不允许有未清理彻底的砂子和杂物等；
3、铸件缺陷：铸铁闸门表面不允许有缩松、缩孔、气孔、裂纹、皮缝、缺肉等缺陷或现象；
4、性能报告：力学性能（包括抗拉强度、屈服强度、延伸率、硬度、压力指标或者进行必要的低温性能检验）
5、化学检验：提供化学成分报告，观察其化学成分是否按照目标成分设计；
6、金相报告：铸铁闸门的球化率、球化等级等。

关键词：铸铁闸门
注：以上文章由浙江日高阀门有限公司整理发布转载请标注明来源：http://www.qvq.cc/
星型卸灰阀密封工艺2024-09-21

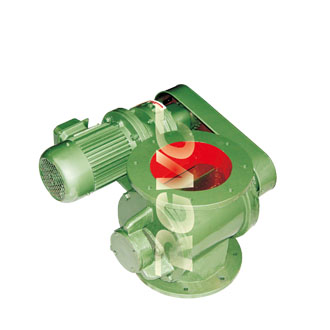

星型卸灰阀属于一种连续工作的卸料阀，常用于除尘器配套以及管道末端用于收集调节粉尘介质。星型卸灰阀是卸料装置中唯一一种可以连续卸料的调节阀，并且密封效果出众。由于长期处于粉尘介质的工作环境中，要求设备的密封性要突出，否则细小的粉尘会设备出现不可估量的影响。

星型卸灰阀密封处理工艺的好坏直接影响正格卸灰阀使用效果以及使用寿命。通常正规厂家采用的多为机械密封，是一种旋转机械的轴封装置。由于星型卸灰阀的传动轴贯穿在设备内外，这样，轴与设备之间存在一个圆周间隙，星型卸灰阀中的介质通过该间隙向外泄漏，如果阀内内压力低于大气压，则空气向卸灰阀内泄漏，因此星型卸灰阀轴封装置十分关键。轴封的种类很多，由于机械密封具有泄漏量少和寿命长等优点，所以作为星型卸灰阀最主要的轴密封方式。此密封为端面密封，是垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。专业的密封处理工艺才能保证星型卸灰阀达到最佳使用效果。

荣誉资质MORE+

商标注册证
商标注册证
ISO9001认证证书
ISO45001认证证书
ISO14001认证证书
特种设备生产许可证
实用新型专利证书
实用新型专利证书
实用新型专利证书
实用新型专利证书
商标注册证
商标注册证

联系方式MORE+

日高阀门有限公司
电话：0577-67988818 67314928 67314938
诚招全国区域代理、项目合作
联系手机：15068286787
联系人：陈先生
手机：15068286787
联系人：潘先生
手机：15068286877
传真：0577-67988808
邮编：325105
邮箱：481138078@qq.com
网址：http://www.qvq.cc/
地址：浙江永嘉县瓯北镇五星工业区
